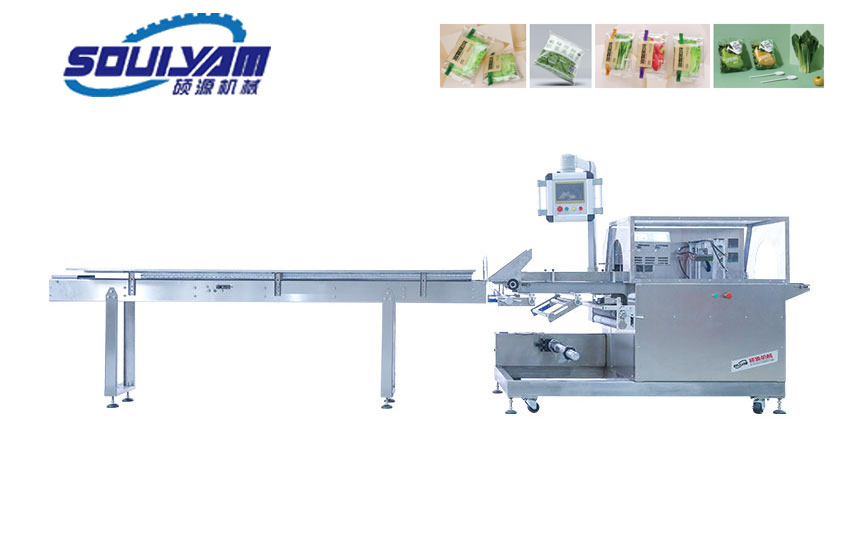

SY-680
四轴伺服蔬菜包装机
PRODUCT PARAMETERS
产品参数
对机械工程的热爱是我们的动力
OUR PASSION FOR MECHANICAL ENGINEERING IS OUR MOTIVATION
产品简介
性能特点
技术参数
样品展示
产品细节
视频选项
<
>
SY-680四轴伺服叶菜包装是采用当今国际上先进的伺服控制技术,根据瑞士和日本技术开发研制的新一代叶类菜自动包装机。

包装物可调范围

L:150-900 W:80-230mm;H:30-150mm。

包装速度

10-45包/分(bags\min)(视产品长度及包装材料不同而有所不同)

外形尺寸

长70000mmX宽1003mmX高1670mm

皮带尺寸

进料底带长:5000MM X宽240MM

进料侧带(两条)长:2600 X宽90mm

往复中带长:1000mmX250mm

输出带长:600X宽250mm

送料仓深度:90mm

皮带材质厚度

原装进口食品级抗磨易清洗PU带,厚度1.8X1.2

钣金材质

SUS304#2.0,箱体8mm45#钢+2mmSUS304#

支撑架管材

SUS304#2.0

包装线速度

5米(低速)-15M(高速)/分钟,变频调速!

包装最大膜宽

680mm
重量

900KG

功率及电压

220VAC\50Hz 3.0KW

包装材料厚度

25-60um

适用的包装材料

Bopp/pe、Cpp/pe、 Cpp/PA、BOPP、CPP防雾膜及彩膜等适合加热封口的包装材料

挂膜数量

可同时挂两卷包装膜

横封装置电动调节高度 150

包装卷径

320mm

废料收集装置

将6-12mm直径的废膜收集到废料收集箱,以免被包装进袋子中。

四工位往复打孔器

四工位往复打孔器替代传动打孔器,打孔速度快,效率高,整机打孔速比与包装同步,防止打孔时与膜拉扯所造成的撕裂。相隔60mm打4个孔,孔径分6-12mm.如包装杭白菜可打10-12个透气孔。

设备平面图


操作流程:人工在工作台把蔬菜放入输入输送机-》叶菜包装机完成自动打孔-》自动裹膜è废料收集-》制袋成型-》横封封切-》成品输出-》进入旋转接料盘



设备品质性能不断提升,机器外观、技术参数及特点如有更改,恕不另行通知
1、纵封和横封切刀具有独立温度制器共四组,采用日本欧姆龙品牌,可直接单独进行温度调整。
2、往复式切刀结构,封口运动时间加长,封口牢固,可追踪包装物料同步运动封切,最高可过包装物150MM。
3、包装机输入输送机和主机采用304#不锈钢制成,方便打扫清洗,使用寿命长,防止生锈老化。
4、进口PLC全电脑控制系统,人机界面,10.1寸超大LCD触摸屏。
5、叶菜包装机采用日本三菱品牌四伺服AC马达来单独控制输送输入、送膜棍、往复中带、横封切刀,从而控制精确稳定,并实现自动检测蔬菜长度进行制袋封切输出包装。
6、包装蔬菜过程中采用垂直式打孔,从而让蔬菜呼吸达到保鲜。
7、公司采用人性化设计,工人不摆放物料时机器为停止状态,检测到物料来时机器自动启动,没有空包,很大的节省了耗材成本。
8、更换宽窄不一蔬菜操作简便,只需旋转KT型制袋器上的旋钮就可完成宽窄调节。
9、可自动完成;制袋﹑计数打孔﹑成品输出的全部包装过程。
10、进口食品级PU材料传输带,长期使用不变形,耐酸碱油污,且抗磨性高于国产级同类传输带皮带寿命3倍
以上。叶菜输入输送机两侧采用皮带式护送物料 ,可有效防止蔬菜送料时产生的涩感,减少摩擦力,保证叶菜
在输送包装的过程中不受损害。
11、电子横向封口调节技术,可通过微电脑来控制横封切刀高度,操作简便灵活,适合高矮不一的叶类蔬菜的自动化包装。
12、输送两侧工作台可通过人机界面自由调节宽窄,方便包装宽窄不一的蔬菜.
13、袋成型自动吹风装置,减少横封封口褶皱。
SY-680四轴伺服蔬菜包装机样品
SY-680四轴伺服蔬菜包装机产品细节
